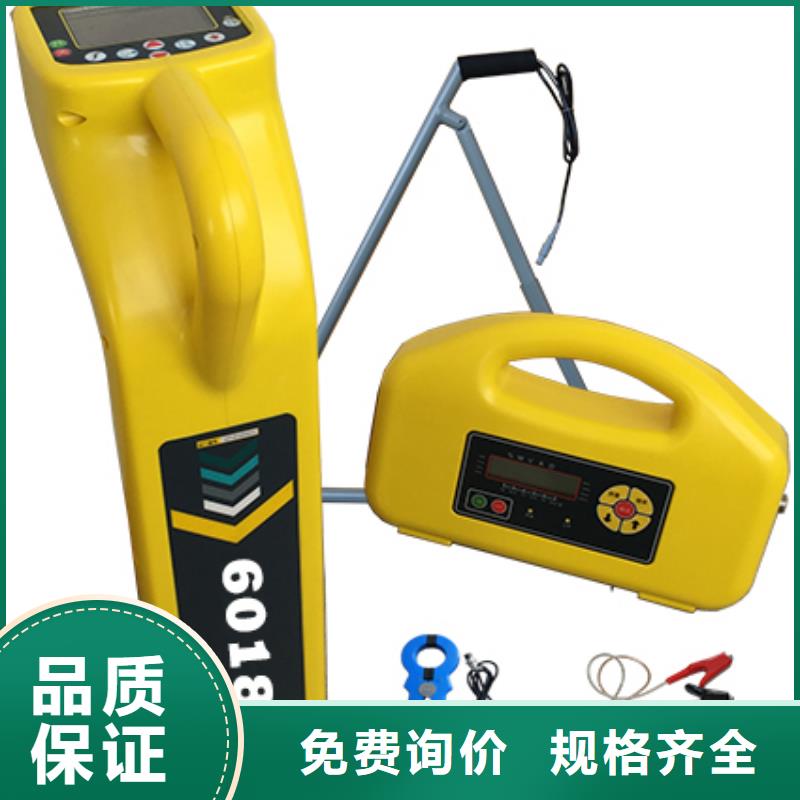

地埋电缆管线探测仪说明：1.长按标定键 进入或退出信息/菜单界面。2.上下左右键选择菜单项，OK键确认执行，ESC键返回上级菜单。3.设备识别码UID（短码和长码，括号内为长码），不能修改。4.工频频率、深度单位、主动探测频率对应菜单设置值。5.若不选配蓝牙和GNSS定位功能，则蓝牙和GNSS信息不显示。菜单项：1、系统功能：?保存设置?退出菜单界面?中英文切换复位关机2、存储功能：?通过蓝牙发送全部存储数据3、工频频率选择：选择50或60Hz 4、深度单位选择：?选择米（m）或英尺（ft）、有源探测频率使能：可选的有源频率列表?恢复出厂默认频率?使能所有频率 说明：1.工频频率、深度单位、有源探测频率的选择：菜单项前面带＊号的为使能的项目，不带＊号的为禁止的项目。上下键选择菜单项，OK键切换使能/禁止。2.频率过多会造成操作繁琐，建议只使能常用的频率，需要时再使能其他频率。50（或60Hz）用于探测电力电缆，100Hz（或120Hz）用于外加电流阴极保护（CPS）管道的探测。3.若未选配蓝牙及存储功能，则存储功能主菜单下没有子项内容显示。4.设置完成后，须进入系统主菜单，选择保存，短按OK键 保存设置内容。第二章 发射信号的一般方法发射机对管线施加信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：电力电缆、通信电缆、金属自来水管道、金属燃气管道，阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属物体等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色插头插入发射机的输出插座。

地埋电缆管线探测仪卡钳耦合法卡钳耦合法适用于管线外露，但无法（或不允许）接触其金属部分，而且管线两端都接地的情况（特别适用于电力电缆）。卡钳耦合法发射信号的电路模型可以等效为变压器：卡钳的磁芯作为变压器磁芯，卡钳内部绕线为变压器的初级，管线－大地回路等效为变压器的次级（单匝），发射机提供初级电流，管线－大地间耦合产生次级电流。耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小则电流越大，反之电阻越大电流越小，小到一定程度则无法进行正常探测。卡钳耦合法发射信号的优点在于使用方便，无须和管线进行电气连接，对管线的正常运行不会产生任何影响，而且能够减少对其他管线的感应；缺点在于耦合出的电流小于直连法，尤其是要求管线两端必须接地良好，有些管线不能满足此要求。1、卡钳连接将发射机附件连接线缆（两端为红色5芯插头）的一端插入发射卡钳插座，另一端插入发射机的输出插座。 图2-2-1 卡钳法附件连接2、卡住管线将卡钳卡住管线的裸露部分，如下图所示： 图2-2-2 卡钳耦合法注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。
